ГТПи 30-15

Шумоглушитель прямоугольного
сечения (трубчатого типа)

ПРЕИМУЩЕСТВА

Оцинкованный корпус
Эффективный шумопоглащающий материал
Установка в любом положении

Cкачать раздел

Типоразмерный ряд

ГТПи 30-15

ГТПи 40-20

ГТПи 50-25

ГТПи 50-30

ГТПи 60-30

ГТПи 60-35

ГТПи 70-40

ГТПи 80-50

ГТПи 100-50

ПРИМЕНЕНИЕ

Шумоглушители ГТПи предназначены для снижения аэродинамического шума, создаваемого вентиляторами, кондиционерами, воздухорегулирующими устройствами, а также шума, возникающего в элементах воздуховодов.
В условиях, когда требования к уровню шума особенно жесткие, могут быть использованы сразу два шумоглушителя типа ГТПи.
Для наиболее эффективного снижения уровня шума перед шумоглушителями рекомендуется предусматривать прямой участок длиной 1 метр.

КОНСТРУКЦИЯ

Шумоглушители ГТПи изготавливаются из оцинкованной стали в соответствии с ТУ4863-038-15185548-2009, в качестве шумопоглощающего материала используется полотно нетканое СаунТек 2.1 (ТУ 8397-004-18130826-2006).
Присоединительные патрубки предусматривают шинореечное соединение с воздуховодами прямоугольного сечения.

Структура обозначения шумоглушителя ГТПи в документации

ГТПи – шумоглушитель трубчатый для прямоугольных каналов
40-20 – типоразмер (400x200 мм)
60 – длина (600 мм)

Предприятие оставляет за собой право вносить конструктивные изменения, не влияющие на качество и технические характеристики изделия.

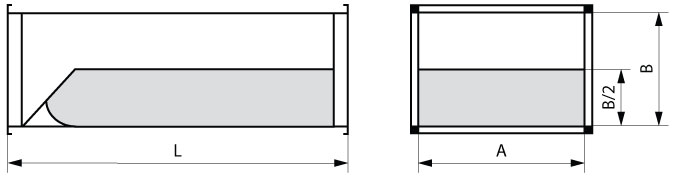

Обозначение	L, мм	а, мм	В, мм	Масса, кг
ГТПи 30-15-60	600	300	150	7,9
ГТПи 30-15-90	900	300	150	10,9

ШУМОПОДАВЛЕНИЕ, дБ/ ПОЛОСЫ ЧАСТОТ, Гц

Обозначение	63	125	250	500	1000	2000	4000	8000
ГТПи 30-15-90	3	7	15	18	25	25	19	19

Шумоглушители - ГТПи 30-15
