ГП

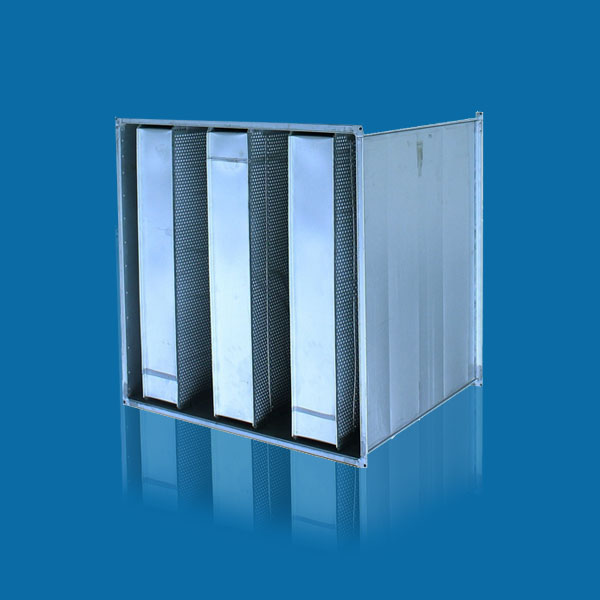

Шумоглушитель прямоугольного
сечения (пластинчатого типа)

ПРЕИМУЩЕСТВА

  • Оцинкованный корпус
  • Эффективный шумопоглащающий материал
  • Установка в любом положении

       Cкачать раздел

Типоразмерный ряд

ПРИМЕНЕНИЕ

Шумоглушители ГП предназначены для снижения аэродинамического шума, создаваемого вентиляторами, кондиционерами, воздухорегулирующими устройствами, а также шума, возникающего в элементах воздуховодов. Шумоглушители ГП могут оснащаться различным количеством специальных шумоглушащих панелей различной толщины, в результате, в сравнении с другими типами шумоглушителей, пластинчатые шумоглушители ГП имеют большую площадь шумоподавления, поэтому они являются самыми эффективными в классе.
Для наиболее эффективного снижения уровня шума перед шумоглушителями рекомендуется предусматривать прямой участок длиной 1 метр

КОНСТРУКЦИЯ

Шумоглушители ГП изготавливаются из оцинкованной стали в соответствии с ТУ4863-038-15185548-2009, в качестве шумопоглощающего материала используется полотно нетканое СаунТек 2.1 (ТУ 8397-004-18130826-2006).
Присоединительные патрубки предусматривают шинореечное соединение с воздуховодами прямоугольного сечения

ПРИМЕЧАНИЕ

Длину пластинчатого глушителя не следует принимать более 3000 мм, чтобы избежать косвенного распространения звука.
При большей длине глушители разделяют на две части, соединяя их между собой воздуховодом длиной 800-1000 мм с гибкими вставками длиной по 250÷300 мм.

Структура обозначения шумоглушителя ГП  в документации


  1. ГП – шумоглушитель пластинчатый для прямоугольных каналов
  2. 1-1 – код
  3. 80-50 – типоразмер (800x500 мм)
  4. 100 – длина (1000 мм)

Предприятие оставляет за собой право вносить конструктивные изменения, не влияющие на качество и технические характеристики изделия.

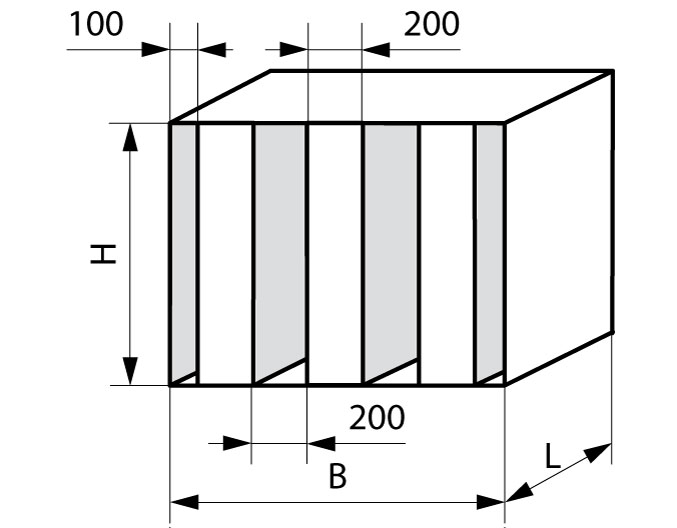

Обозначение

Обозначение

В

Н

L

ГП 1-1

А7Е178.000

800

500

1000

ГП 1-2

-01

1200

500

1000

ГП 1-3

-02

1600

500

1000

ГП2-1

-03

800

1000

1000

ГП 2-2

-04

1200

1000

1000

ГП2-3

-05

1600

1000

1000

ГП2-4

-06

2000

1000

1000

ГПЗ-1

а7е179.000

800

1500

1000

ГПЗ-2

-01

1200

1500

1000

ГПЗ-3

-02

1600

1500

1000

ГП4-1

а7е180.000

800

2000

1000

ГП4-2

-01

1200

2000

1000

ГП4-3

-02

1600

2000

1000

ГП5-1

а7е181.000

800

500

1500

ГП5-2

-01

1200

500

1500

ГП5-3

-02

1600

500

1500

ГП 6-1

а7е182.000

800

1000

1500

ГП6-2

-01

1200

1000

1500

ГП6-3

-02

1600

1000

1500

ГП 6-4

-03

2000

1000

1500

ГП 7-1

а7е183.000

800

1500

1500

ГП 7-2

-01

1200

1500

1500

ГП 7-3

-02

1600

1500

1500

ГП 8-1

а7е184.000

800

2000

1500

ГП 8-2

-01

1200

2000

1500

ГП 8-3

-02

1600

2000

1500




Толщина пластин, мм Расстояние между пластинами, мм Длина глушителя, м Фактор свободной площади Снижение уровня звук. мощности (дБ) пластинчатыми глушителями в октавных полосах со среднегеометрическими частотами, Гц
63 125 250 500 1000 2000 4000 8000

100

100

0,75

50

0,5

2

5

13

17

12

10

8

100

100

1

50

1

3

7

20

25

18

16

11

100

100

1,5

50

1

4

9

27

34

24

21

13

100

100

2

50

1,5

5

12

35

48

30

25

14

100

100

2,5

50

1,5

6

14

40

48

35

27

15

100

100

3

50

2

7

16

45

52

40

32

16

100

100

0,75

50

1

2

10

15

12

10

7

6

100

100

1

50

1,5

3

12

18

15

12

9

3

100

100

1,5

50

2

5

18

25

20

15

12

11

200

200

2

50

3

7

22

32

25

18

14

13

200

200

2,5

50

4

10

26

39

29

21

18

14

200

200

3

50

5

12

30

45

33

24

17

15

200

200

0,75

50

2

4

10

10

7

7

6

5

200

200

1

50

2,5

6

12

12

9

8

7

6

200

200

1,5

50

3,5

10

17

16

13

10

8

7

400

400

2

50

4

13

21

20

15

12

10

9

400

400

2,5

50

5

16

25

24

17

14

11

10

400

400

3

50

5

18

28

27

19

15

12

11

400

400

0,75

50

2,5

8

13

12

9

8

7

5

400

400

1

50

3

10

15

14

13

11

9

7

400

400

1,5

50

4

12

22

21

18

13

12

9

400

250

2

38

5

15

27

26

21

15

14

11

400

250

2,5

38

6

18

32

30

24

17

15

12

400

250

3

38

7

21

37

34

27

19

16

13

400

250

0,75

38

6

8

9

8

7

7

6

5

400

250

1

38

8

10

11

10

9

8

7

6

400

250

1,5

38

11

12

15

14

12

10

9

8

800

500

2

38

13

15

18

17

15

12

10

9

800

500

2,5

38

15

18

20

19

17

14

11

10

800

500

3

38

17

20

22

21

19

15

12

11
