BL

Стандартное исполнение

ПРЕИМУЩЕСТВА

  • Организация микроклимата здания любого назначения
  • Обеспечение требований энергоэффективности
  • Быстрый монтаж и ввод в эксплуатацию
  • Высокая тепло и звукоизоляция
  • Минимальная  площадь тепловых мостиков
  • Высокая герметичность
  • Высокая энергоэффективность
  • Простота сборки и обслуживания

       Cкачать раздел

Типоразмерный ряд


Серия вентиляционных установок Line стандартного исполнения. Производительность по воздуху от 1000 до 120 000 м³/ч. Стандартный ряд – 28 типоразмеров. Установки выпускаются в секционном  исполнении и состоят из типовых  модулей. Модульное оборудование дает возможность собирать установки непосредственно на месте монтажа по технологической компоновке.

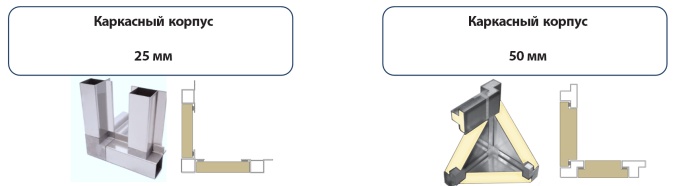

КОНСТРУКЦИЯ


Вентиляционные установки с толщиной панелей 25 мм  или 50 мм. В стандартном  исполнении в качестве тепло и звукоизоляционного материала панелей используется пенополиуретан (плотность 45 кг/м3)  и при особых требованиях — базальтовая вата (плотность 70 - 100 кг/м3).
  • Конструкция корпуса выполнена с минимальным количеством тепловых мостиков, обеспечивая снижение тепловых потерь и предотвращение образование конденсата на внешней поверхности установки.
  • Двери и съемные панели имеют специальное уплотнение, обеспечивающее повышенную герметичность корпуса установки

НАРУЖНОЕ ИСПОЛНЕНИЕ


Для размещения и работы оборудования на открытом воздухе при любых климатических условиях вентиляционные установки Line имеют следующие особенности:
  • Установки монтируется на опорную раму, в зависимости от типоразмера, выполненную из оцинкованной стали либо стального профиля с защитным покрытием. Высота определяется заказчиком.
  • Защита от атмосферных осадков обеспечивается защитной крышей с порошковой окраской либо полимерным покрытием и установкой жалюзийной решетки либо козырька на заборе наружного и выбросе удаляемого воздуха.
  • Боковые панели увеличенной толщины от 50 мм изготавливаются из оцинкованной стали с порошковой окраской либо полимерным покрытием.
  • Все элементы автоматики за исключением ремонтного выключателя монтируются внутри установки. Кабельные вводы из атмосферостойкого материала.
  • Для защиты от попадания посторонних предметов на заборе наружного и выбросе удаляемого воздуха устанавливается сетка. Рекомендуемая скорость на заборе воздуха  не должна превышать 2,5 м/с.
  • Приемная и смесительная секция оборудована поддоном из нержавеющей стали и при скорости в сечении  более 2,5 м/с - каплеуловителем.
  • Воздушные клапаны с приводом устанавливаются внутри установки. Необходимость в предварительном подогреве клапана определяется заказчиком.

СЕВЕРНОЕ ИСПОЛНЕНИЕ


Для обеспечения нормальной работоспособности вентиляционных установок Line при температуре перемещаемой среды ниже минус 40°С.
  • Боковые панели увеличенной толщины от 50 мм.
  • Встроенный воздушный клапан с электрическим подогревом.
  • Уплотнения из морозостойкого материала.
  • При расчетных параметрах воздуха от -50°С устанавливается блок предподогрева.
  • При расчетных параметрах воздуха от -70°С после блока предподогрева устанавливается дополнительный воздушный клапан.



Обозначение

Стандартное исполнение

BL

Толщина панелей

25; 50

Внутренний лист

оцинкованная сталь

Наружный лист

оцинкованная сталь

Профиль

стандарт

Уголки

пластик

Петли

пластик

Ручки и фиксаторы

пластик

Фильтр

панельный / карманный

Класс фильтра

G2-G4, F5-F9

Поддон

под охладителями и рекуператорами; нержавеющая сталь

Рама

рама-основание или опорные ножки



Типоразмер установки

Внешние размеры (ширина x высота), мм

толщина панели 25 мм

толщина панели 50 мм

1

10-1

662 x 415

702 x 455

2

10-2

961 x 415

1001 x 455

3

10-3

1260 x 415

1300 x 455

4

20-1

630 x 670

670 x 670

5

20-2

915 x 670

955 x 670

6

20-3

1196 x 670

1236 x 670

7

30-1

760 x 800

800 x 800

8

30-2

1110 x 800

1150 x 800

9

30-3

1456 x 800

1496 x 800

10

40-1

877 x 917

917 x 917

11

40-2

1285 x 917

1325 x 917

12

40-3



1732 x 917

13

50-1

1056 x 1096

1096 x 1096

14

50-2



1594 x 1096

15

50-3



2092 x 1096

16

60-1

1260 x 1300

1300 x 1300

17

60-2



1900 x 1300

18

60-3



2500 x 1300

19

70-1



1594 x 1594

20

70-2



2500 x 1594

21

70-3



3088 x 1594

22

80-1



1900 x 1900

23

80-2



2800 x 1900

24

80-3



3700 x 1900

25

90-1



2092 x 2092

26

90-2



3088 x 2092

27

100-1



2500 x 2500

28

100-2



3700 x 2500


Тип панели

Снижение звуковой мощности [дБ]

125 Гц

250Гц

500Гц

1000 Гц

2000 Гц

4000 Гц

8000 Гц

25

пенополиуретан

8

11

13

11

13

23

32

базальтовая вата

24

21

29

25

28

37

38

50

пенополиуретан

9

10

14

15

18

35

45

базальтовая вата

29

25

31

27

29

37

38

ПРИМЕЧАНИЕ


Уровень шума может быть существенно снижен путем установки секций шумоглушения.

  • Установки выпускаются в секционном исполнении и состоят из типовых унифицированных модулей. Унифицированное оборудование дает возможность собирать установки непосредственно на месте монтажа по технологической компоновке.
  • Набор, размещение, исполнение секций и комплектация оборудования могут быть различными в зависимости от технических требований, предъявляемых к установке, места её расположения и особенностей применения.
  • Функциональные и конструктивные характеристики установок позволяют выполнять их в соответствии с техническим заданием заказчика, учитывая все особенности и отличия от типовых вариантов.






Конструкция корпуса выполнена с минимальным количеством тепловых мостиков, обеспечивая снижение тепловых потерь и предотвращение образование конденсата на внешней поверхности установки.
Двери и съемные панели имеют специальное уплотнение, обеспечивающее повышенную герметичность корпуса установки

Критерий

Тип панели

25

50

пенополиуретан

базальтовая вата

пенополиуретан

базальтовая вата

Класс прочности корпуса

D2

D2

D1

D1

Класс теплоизоляции

T3

T3

T3

T3

Фактор тепловых мостов

TB4

TB4

TB3

TB3

Класс плотности корпуса

L3

L3

L2

L2

Стандартное исполнение

X

X

X

X

Наружное  исполнение





X

X

Северное  исполнение







X

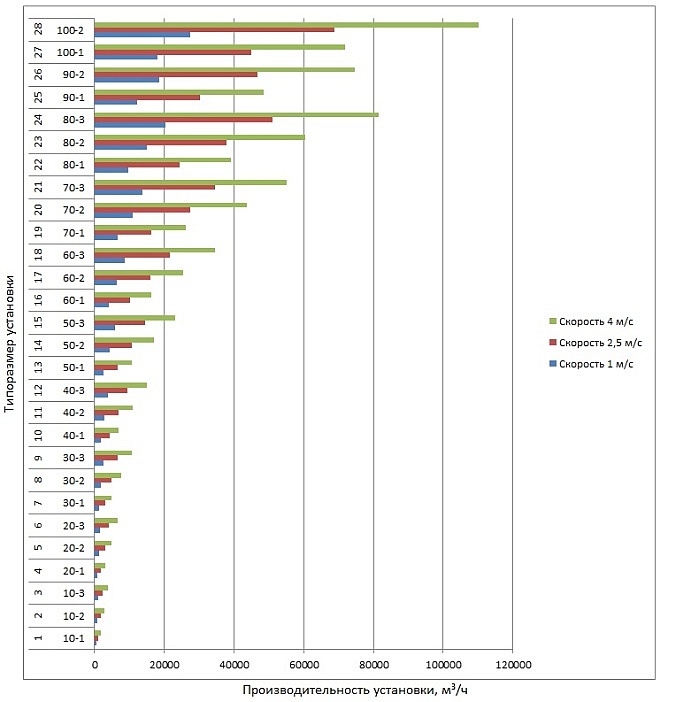

Типоразмер установки

Производительность установки, м³/ч

скорость в сечении 1 м/с

скорость в сечении 2,5 м/с

скорость в сечении  4 м/с

1

10-1

452

1130

1808

2

10-2

712

1780

2848

3

10-3

976

2440

3904

4

20-1

772

1930

3088

5

20-2

1216

3040

4864

6

20-3

1660

4150

6640

7

30-1

1232

3080

4928

8

30-2

1932

4830

7728

9

30-3

2656

6640

10624

10

40-1

1740

4350

6960

11

40-2

2736

6840

10944

12

40-3

3760

9400

15040

13

50-1

2684

6710

10736

14

50-2

4248

10620

16992

15

50-3

5800

14500

23200

16

60-1

4064

10160

16256

17

60-2

6372

15930

25488

18

60-3

8660

21650

34640

19

70-1

6556

16390

26224

20

70-2

10952

27380

43808

21

70-3

13788

34470

55152

22

80-1

9780

24450

39120

23

80-2

15100

37750

60400

24

80-3

20388

50970

81552

25

90-1

12132

30330

48528

26

90-2

18676

46690

74704

27

100-1

17972

44930

71888

28

100-2

27536

68840

110144

СООТВЕТСТВИЕ КЛАССУ СКОРОСТИ


Скорость в свободном сечении установки м/с

<1.6

1.8

2.0

2.2

2.5

2.8

3.2

3.6

>3.6

Класс скорости

V1

V2

V3

V4

V5

V6

V7

V8

V9
