ATV212

Частотный преобразователь

  • Управление трехфазными асинхронными двигателями мощностью от 0,75 до 75 кВт
  • Предназначен для использования в современных системах отопления, вентиляции и кондиционирования воздуха (HVAC)
  • Производство Schneider Electric

Типоразмерный ряд

ПРИМЕНЕНИЕ


Частотный преобразователь ATV212 (далее частотный регулятор) предназначен для управления трехфазными асинхронными двигателями мощностью от 0,75 до 75 кВт. Был специально разработан для применения в вентиляции, кондиционировании и для управления насосными станциями. Преобразователь ATV212 легко интегрируется в систему обслуживания зданий за счет использования различных коммуникационных карт и имеет встроенный ПИД-регулятор.
В конструкции ATV212 была использована новейшая технология уменьшения емкости конденсаторов цепи постоянного тока.
Это позволило существенно уменьшить размеры регулятора, сделать его более устойчивым к внешним электромагнитным помехам.
Частотный регулятор ATV212 применяется в системах вентиляции и кондиционирования для регулирования скорости вращения двигателя вентилятора.

Для упрощения управления вентилятором, частотный регулятор ATV212 может быть подключен к пульту дистанционного управления ПУ ATV.
Все действия по включению/выключению вентилятора и плавному регулированию скорости вращения могут производиться с пульта. При этом вентилятор меняет свою производительность приблизительно в два раза, а создаваемое давление в четыре раза.
Пульт ПУ ATV может быть установлен на дверце щита управления или на стену недалеко от вентилятора. Длина соединительных проводов от регулятора до пульта управления должна быть не более 10 метров. При необходимости вынести управление от частотного регулятора на расстояние до 13 метров можно использовать вход 0-10 В.
Характеристики подключаемого вентилятора и наименование дополнительного пускозащитного оборудования, необходимого для работы частотного регулятора, даны в таблице.

Мощность двигателя, кВт

Линейный ток, А

Автоматический выключатель Q1

Автоматический выключатель Q2

Магнитный пускатель КМ1

Частотный регулятор ATV21

0,55

1,5

ВАМУ2,5

iK60 3П 2A C

ПМУ0910М

ATV212H075N4

0,75

2

ВАМУ2,5

iK60 3П 4A C

ПМУ0910М

ATV212H075N4

1,1

2,7

ВАМУ4

iK60 3П 4A C

ПМУ0910М

ATV212HU15N4

1,5

3,6

ВАМУ4

iK60 3П 4A C

ПМУ0910М

ATV212HU15N4

2,2

5,2

ВАМУ6,3

iK60 3П 6A C

ПМУ0910М

ATV212HU22N4

3,0

7,3

ВАМУ10

iK60 3П 10A C

ПМУ0910М

ATV212HU30N4

4,0

8,9

ВАМУ14

iK60 3П 10A C

ПМУ0910М

ATV212HU40N4

5,5

11,3

ВАМУ14

iK60 3П 16A C

ПМУ1210М

ATV212HU55N4

7,5

15,6

ВАМУ18

iK60 3П 16A C

ПМУ1810М

ATV212HU75N4

11

22

ВАМУ25

iK60 3П 25A C

ПМУ2510М

ATV212HD11N4

15

29

ВАМУ32

iK60 3П 32A C

ПМУ3210М

ATV212HD15N4

18,5

35

GV3P40

iK60 3П 40A C

ПМУ4011М

ATV212HD18N4

22

42

GV3P65

iK60 3П 50A C

ПМУ5011М

ATV212HD22N4

30

57

GV3P65

iK60 3П 63A C

ПМУ6511М

ATV212HD30N4


Для работы с пультом управления ПУ ATV частотный преобразователь ATV212 программируется следующим образом:

установка нижнего предела регулировки 25 Гц



установка нижнего предела регулирования 25 Гц от внешнего переменного резистора


Автоматический выключатель ВАМУ (GV3) защищает частотный регулятор и двигатель вентилятора как от короткого замыкания, так и от перегрузки по току. Не смотря на то, что частотный регулятор контролирует потребляемый ток, рекомендуется устанавливать независимую защиту по току. Номинальный ток двигателя выставляется на лицевой панели автоматического выключателя ВАМУ с помощью регулировочного диска.

Мощность двигателя, кВт

Линейный ток, А

Наименование частотного регулятора

Максимальный переходной ток в течении 60 сек, А

Габаритные размеры Ш/В/Г, мм

Масса, кг

0,75

1,7

ATV212H075N4

2,4

105/143/150

2,0

1,5

3,2

ATV212HU15N4

4

105/143/150

2,0

2,2

4,6

ATV212HU22N4

5,6

105/143/150

2,0

3,0

6,2

ATV212HU30N4

7,9

140/184/150

3,35

4,0

8,1

ATV212HU40N4

10

140/184/150

3,35

5,5

10,9

ATV212HU55N4

13,2

140/184/150

3,35

7,5

14,7

ATV212HU75N4

17,6

180/232/170

6,45

11

21,1

ATV212HD11N4

24,8

180/232/170

6,45

15

28,5

ATV212HD15N4

33,6

245/330/190

11,65

18,5

34,8

ATV212HD18N4

40,7

245/330/190

11,65

22

41,6

ATV212HD22N4

47,9

240/420/210

26,4

30

56,7

ATV212HD30N4

64,4

240/420/210

26,4


Частотный регулятор ATV212 обеспечивает выполнение следующих функций, необходимых для управления вентиляторами и насосными станциями:

  • энергосбережение, квадратичный закон напряжение/частота;
  • автоматический подхват вращающейся нагрузки с поиском скорости;
  • адаптация токоограничения при наборе скорости вращения;
  • подавление шумов и резонансных явлений за счет подбора во время работы оптимальной частоты;
  • ШИМ-модуляции до 16 кГц;
  • возможности работы на 7-ми фиксированных скоростях;
  • встроенный ПИД-регулятор;
  • счетчик потребляемой электроэнергии и времени работы;
  • автоматический переход резонансных зон двигателя;
  • тепловая защита двигателя и частотного регулятора по сигналам терморезисторов РТС;
  • защита от токовых перегрузок.

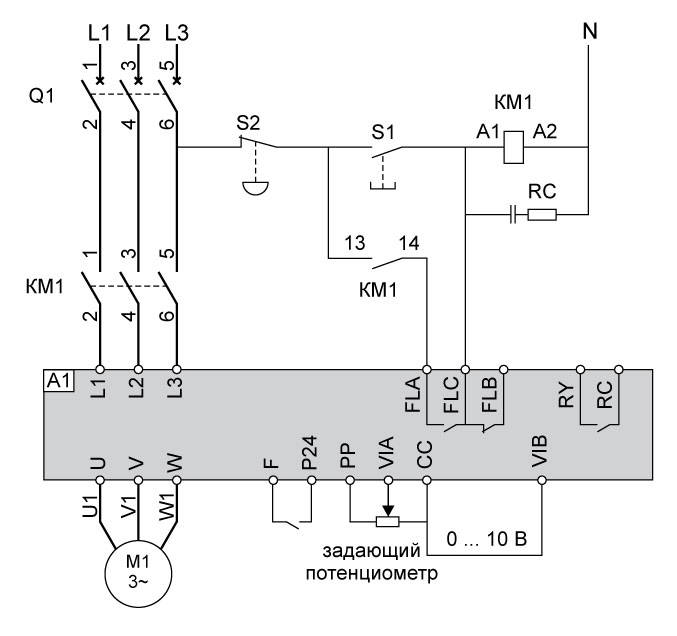

А1 - частотный регулятор ATV212;
Q1 - автоматический выключатель;
М1 - двигатель вентилятора;
КМ1 - магнитный пускатель;
S1 -  кнопка ПИТАНИЕ;
S2 - кнопка ВЫКЛЮЧЕНИЕ






FLA, FLC и FLB

релейный дискретный выход с одним НЗ и НР контактами с общей точкой. Могут быть использованы как реле неисправности для дистанционного контроля состояния частотного регулятора. Контакты реле меняют свое состояние только при возникновении аварии.

Максимальный рабочий ток:

при активной нагрузке — 5 А / 250 В переменного или 30 В постоянного тока

при индуктивной нагрузке — 2 А / 250 В переменного или 30 В постоянного тока

RY и RC

НР контакты реле. Замыкаются при работе вентилятора. Могут быть использованы для управления приводом воздушной заслонки.

Максимальный рабочий ток:

при активной нагрузке — 5 А / 250 В переменного или 30 В постоянного тока

при индуктивной нагрузке — 2 А / 250 В переменного или 30 В постоянного тока

VIB

управляющий сигнал 0 ... 10 В

при программировании диапазона регулирования от 25 до 50 Гц, сигналу 0 В

соответствует частота 25 Гц, а 10 В — частота 50 Гц

F и P24

внешний запуск частотного регулятора. При замыкании вентилятор начинает вращаться с заданной скоростью. Если контакты размыкаются, то вентилятор останавливается.

Если эти контакты замкнуть, то двигатель вентилятора можно вкл/выкл подачей питания.

CC и VIA

управляющий сигнал от внешнего потенциометра ( 4,7 - 15 кОм).

при программировании диапазона регулирования от 25 до 50 Гц, сопротивлению ноль Ом соответствует частота 25 Гц, а 15 кОм частота 50 Гц


Рекомендуемая комплектация Schneider Electric. Для S1 возможно использовать кнопку XB7EA31, для S2 — XB7EA42, RC-цепочка — LA4-DA2N.

Частотный преобразователь ATV212 (далее частотный регулятор) предназначен для управления трехфазными асинхронными двигателями мощностью от 0,75 до 75 кВт. Был специально разработан для применения в вентиляции, кондиционировании и для управления насосными станциями. Преобразователь ATV212 легко интегрируется в систему обслуживания зданий за счет использования различных коммуникационных карт и имеет встроенный ПИД-регулятор.
В конструкции ATV212 была использована новейшая технология уменьшение емкости конденсаторов цепи постоянного тока.
